为确保硅胶与金属粘接后的可靠性，需通过一系列测试验证其机械性能、环境耐受性及长期稳定性。以下是系统化的测试方法及标准：

一、机械性能测试

1. 拉伸/剪切强度测试

• 方法：使用拉力试验机（如Instron）以恒定速度（如10mm/min）拉伸或剪切粘接试样。

• 标准：

• ASTM D1002（金属-金属剪切强度）

• ISO 813（橡胶与刚性材料粘接测试）

• 合格指标：根据应用需求，通常要求≥1.5MPa（民用）或≥3MPa（工业级）。

2. 剥离强度测试

• 方法：90°或180°剥离测试（如ASTM D6256），评估界面结合力。

• 适用场景：柔性硅胶与金属的粘接（如密封条）。

3. 疲劳测试

• 方法：循环加载（如10^5次，频率5Hz），模拟振动环境。

• 标准：ISO 6943（橡胶粘接疲劳性能）。

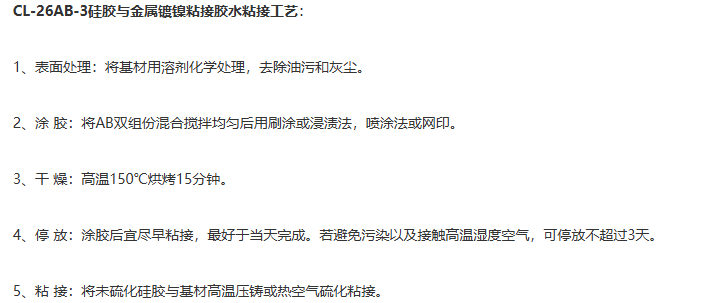

找粘金属胶水可选CL-26AB-3

二、环境耐受性测试

1. 高低温循环

• 条件：

• -40℃（2h）→ 室温（1h）→ 120℃（2h），循环20次。

• 参考标准：GB/T 2423.22（温度冲击试验）。

• 判定：粘接面无开裂、脱胶，强度衰减≤20%。

2. 湿热老化

• 条件：85℃/85%RH，持续500小时（如IEC 60068-2-78）。

• 检测：观察界面腐蚀、霉变，测试强度保留率。

3. 耐介质测试

• 浸泡液体：

• 水、机油、酸碱溶液（按实际使用环境选择）。

• 时间：室温浸泡7天或高温（如60℃）加速测试。

• 判定：粘接处无溶胀、脱层，强度下降≤15%。

三、长期可靠性评估

1. 加速老化试验

• 方法：采用Arrhenius模型，高温（如100℃）下测试粘接强度随时间衰减。

• 预测寿命：通过阿伦尼乌斯公式推算常温（25℃）下的使用寿命。

2. 户外曝晒测试

• 标准：ASTM G154（UV老化）、ISO 877（自然气候曝露）。

• 周期：6个月至2年（实际户外）或QUV加速老化机模拟。

四、破坏性检测（抽样测试）

1. 断面分析

• 工具：电子显微镜（SEM）或光学显微镜。

• 观察点：

• 硅胶内聚破坏（粘接剂本身断裂）→ 粘接良好。

• 界面破坏（硅胶与金属分离）→ 表面处理不足。

2. DSC/TGA分析

• 目的：检测粘接层热稳定性（如分解温度是否达标）。

五、实际工况模拟测试

六、测试报告关键指标

• 初始强度：粘接后的基线性能数据。

• 老化衰减率：经环境测试后的性能保留百分比。

• 失效模式：内聚破坏/界面破坏占比（应＞80%内聚破坏为佳）。

注意事项

1. 样本数量：每组测试≥5个样本，确保统计显著性。

2. 对照实验：保留未处理样本对比，验证表面处理效果。

3. 标准选择：优先采用行业特定标准（如汽车用胶参考SAE J1522）。

通过以上测试可全面评估粘接可靠性。若需具体测试方案定制，请提供详细应用场景（如航空航天、消费电子等）。

想了解更多胶水咨询上YABO鸭脖官网官网 https://www.sz-kangli.com/product/list_7.html
