自粘性液体硅胶是一种经过特殊改性的双组分加成型液态硅橡胶，其核心特性在于无需底涂剂即可与多种基材（如金属、塑料、玻璃等）实现高效粘接：

一、玻璃自粘液体硅胶KL-2680AB

玻璃自粘胶为加热快速固化的加成型液体硅橡胶胶水,免底涂剂，喷涂在玻璃上固化后基材具有良好的附着力，高强度、高透明、耐高温高湿。

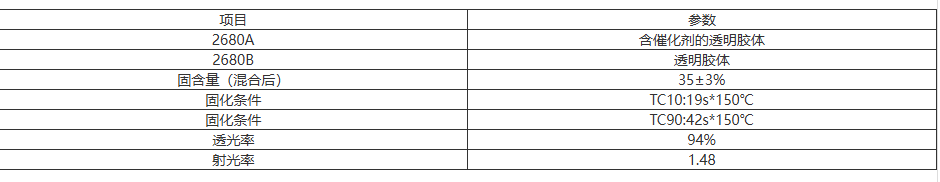

二、玻璃自粘胶外观及组分

三、KL-2680AB玻璃自粘性液体硅胶使用方法

建议使用固含量为25%的配方比例(重量比)2680A:2680B=1:1（具体根据实际情况调节固含量来使用）

①　按比例称取物料，首先将2680B和溶剂混合均匀，然后再加入2680A，混合搅拌20分钟达到均匀；

②　采用喷涂法将硅胶胶水均匀涂在玻璃瓶上；

③　固化：喷涂厚度为10μm 时，150℃*2分钟烘烤即可。当喷涂的干胶厚度在20μm时，胶水的烘烤时间应控制在3分钟为宜。烘烤时间和温度是根据喷涂厚度来调整,请根据具体设备和工艺改变。

想了解更多上YABO鸭脖官网官网 https://www.sz-kangli.com/product/160.html
